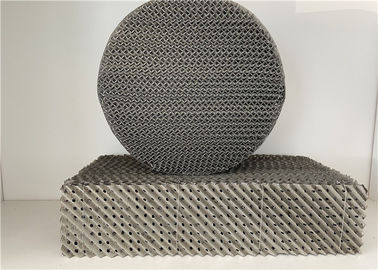

التعبئة المعدنية المركبة المقدمة

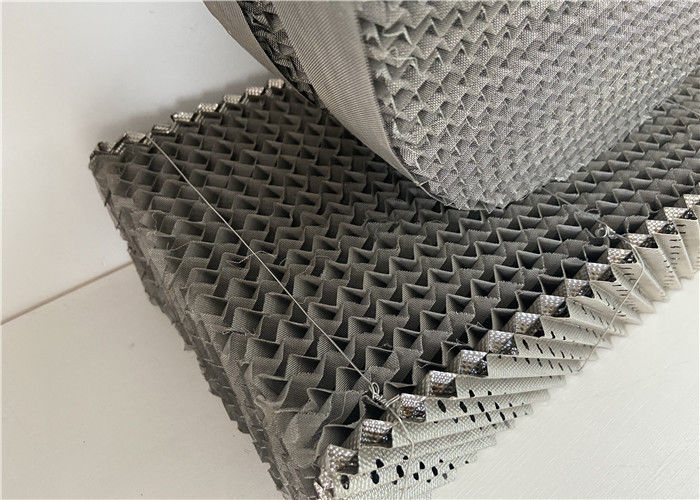

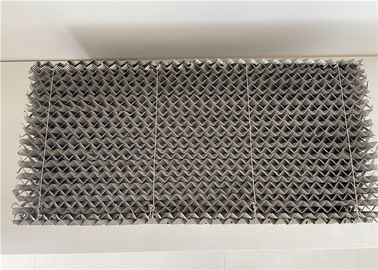

التعبئة المعدنية الهيكلية مصنوعة من لوحة مثقبة مع تمويج القناة على السطح ، وتبقى ميزة الهيكل لتعبئة شاش الأسلاك المعدنية.

Metal Structure tower packing strengthens uniform liquid distribution and surface wetting ability, which increases mass transfer efficiency.Metal structured packing has feature of specific surface large, void ratio high and weight light; يعزز هيكل البرج المعدني توزيع السوائل المنتظم وقدرة التبليل السطحي ، مما يزيد من كفاءة نقل الكتلة. Gas path obliquity small and regular, pressure drop low; انحراف مسار الغاز صغير ومنتظم ، انخفاض الضغط منخفض ؛ Radial diffusion good, gas liquid contact sufficient. انتشار شعاعي جيد ، ملامسة سائل الغاز كافية.

التعبئة المعدنية المنظمة تطبيق

1.مبردات مياه البحر

2. perification غاز النفايات ، والتجفيف والغاز ، وامتصاص المذيبات الذوبان في الماء

3.HCL وإنتاج H2S

4. فصل الهواء

5. المتعريون

6. الفراغ ومجزئ النفط الخام في الغلاف الجوي

7. الضغط السلبي والضغط العادي وعملية الضغط

8. استخراج السائل

9. برج تبريد مياه الإيثيلين

التعبئة المعدنية المنظمةمزايا

1. انخفاض ضغط التعبئة المهيكلة أمر مهم

Since the gas-liquid two-phase membrane contact in the structured packing is different from the bubbling contact of the two phases in the sieve tray, the pressure drop of the packed tower is only 1/4 to 1/6 of the sieve tray. نظرًا لأن ملامسة الغشاء ثنائي الطور من السائل والغاز في التعبئة المنظمة تختلف عن التلامس الفقاعي للمرحلتين في صينية الغربال ، فإن انخفاض ضغط البرج المعبأ هو فقط من 1/4 إلى 1/6 من درج الغربال. For example, the operating resistance of the tower on the structured packing is 3.5-4.2 kPa, the operating pressure at the bottom is only 35-45 kPa, the lower tower is still still using the sieve tray tower, and the operating resistance is not changed, so the operating pressure of the lower tower is correspondingly reduced by 0.05~ 0.06 MPa, generally 0.44 to 0.48 MPa, so that the shaft power of the air compressor can be reduced by 5% to 7%. على سبيل المثال ، تبلغ مقاومة التشغيل للبرج على العبوة المنظمة 3.5-4.2 كيلو باسكال ، وضغط التشغيل في الجزء السفلي هو فقط 35-45 كيلو باسكال ، ولا يزال البرج السفلي يستخدم برج علبة الغربال ، ومقاومة التشغيل ليست كذلك يتم تغييرها ، وبالتالي يتم تقليل ضغط التشغيل للبرج السفلي مقابل 0.05 ~ 0.06 ميجا باسكال ، بشكل عام من 0.44 إلى 0.48 ميجا باسكال ، بحيث يمكن تقليل قوة عمود ضاغط الهواء بنسبة 5 ٪ إلى 7 ٪.

2. كفاءة عالية لفصل التعبئة المنظمة

The lower the operating pressure of the upper column, the greater the separation of oxygen, nitrogen and argon, especially the separation of oxygen and argon. كلما انخفض ضغط التشغيل في العمود العلوي ، زاد فصل الأكسجين والنيتروجين والأرجون ، وخاصة فصل الأكسجين والأرجون. Generally, the extraction rate of oxygen can be increased by 1% to 3%, and the extraction rate of argon can be increased by 5%. بشكل عام ، يمكن زيادة معدل استخلاص الأكسجين بنسبة 1٪ إلى 3٪ ، ويمكن زيادة معدل استخلاص الأرجون بنسبة 5٪. 10%, practice has proved that the oxygen extraction rate of air separation equipment has reached more than 99%, and the extraction rate of argon has reached more than 80%. 10 ٪ ، أثبتت الممارسة أن معدل استخلاص الأكسجين لمعدات فصل الهواء قد وصل إلى أكثر من 99 ٪ ، ومعدل استخلاص الأرجون وصل إلى أكثر من 80 ٪.

The extraction rate of the distillation column depends to a large extent on the amount of expansion air entering the upper column, especially for the extraction rate of argon, so the isentropic efficiency of the turboexpander and the supercharging of the supercharger are continuously improved. يعتمد معدل استخلاص عمود التقطير إلى حد كبير على كمية هواء التمدد الداخلة إلى العمود العلوي ، خاصة بالنسبة لمعدل استخلاص الأرجون ، لذلك يتم تحسين الكفاءة المتغيرة للمتوسع التوربيني والشحن الفائق للشاحن الفائق باستمرار. The ratio is the key to increasing the extraction rate of the distillation column. النسبة هي المفتاح لزيادة معدل الاستخراج لعمود التقطير.

3. التعبئة العادية لديها قدرة عقد صغيرة سائلة

The volume of the structured packed column is generally only 1% to 6% of the column volume, while the holding capacity of the sieve column is 8% to 10% of the column volume. حجم العمود المعبأ المهيكلة هو بشكل عام فقط من 1٪ إلى 6٪ من حجم العمود ، في حين أن سعة الاحتفاظ لعمود الغربال هي 8٪ إلى 10٪ من حجم العمود. The small liquid holding capacity means that the liquid stays in the tower for a short time and the operating pressure drop is small, which is beneficial to the operation of the variable working condition. إن سعة الاحتفاظ بالسائل الصغيرة تعني أن السائل يبقى في البرج لفترة قصيرة وأن انخفاض ضغط التشغيل صغير ، وهو أمر مفيد لتشغيل حالة العمل المتغيرة. The structured packing tower can be designed in the range of 40% to 120%. يمكن تصميم برج التعبئة المنظمة في نطاق 40٪ إلى 120٪. The oxygen production of the upper tower of the 12000m3/h air separation plant of Shanggang No. 5 Plant can be adjusted within the range of 9000~14000mm3/h, and the operating load range is only 75%~117%. يمكن تعديل إنتاج الأكسجين للبرج العلوي لمحطة فصل الهواء 12000m3 / h لمحطة Shanggang No. 5 ضمن نطاق 9000 ~ 14000mm3 / h ، ونطاق حمل التشغيل هو فقط 75٪ ~ 117٪.

4. فجوة التعبئة العادية كبيرة

The structured packing has a void ratio of more than 95%. تحتوي التعبئة المنظمة على نسبة فراغ تصل إلى أكثر من 95٪. In the sieve tray tower, the orifice plate area accounts for 80% of the tower section, and the opening ratio is 8% to 12%, which are far less than the void ratio of the filler layer. في برج صينية الغربال ، تمثل مساحة لوحة الفتحة 80 ٪ من قسم البرج ، ونسبة الفتح هي 8 ٪ إلى 12 ٪ ، وهي أقل بكثير من نسبة الفراغ في طبقة الحشو. For the same load, the tower of the packed tower is smaller than the sieve tower; بالنسبة للحمل نفسه ، يكون برج البرج المعبأ أصغر من برج الغربال ؛ in general, the cross-sectional area is only about 70% of the sieve tower, which is advantageous for large-scale air separation equipment. بشكل عام ، تبلغ مساحة المقطع العرضي حوالي 70 ٪ فقط من برج الغربال ، وهو مفيد لمعدات فصل الهواء على نطاق واسع.

5. تم تقصير وقت بدء تشغيل الجهاز بشكل كبير

The starting process of the air separation equipment is no product output operation, so shortening the starting time is one of the ways to save energy and reduce consumption of the air separation equipment. لا تعد عملية بدء تشغيل جهاز فصل الهواء عملية إخراج للمنتج ، لذا يعد اختصار وقت البدء أحد الطرق لتوفير الطاقة وتقليل استهلاك معدات فصل الهواء. The starting time of the air separation equipment refers to the time required to start the expansion machine to the oxygen output. يشير وقت بدء جهاز فصل الهواء إلى الوقت اللازم لبدء تشغيل آلة التمدد إلى خرج الأكسجين. After the completion of the packing, the amount of liquid held during normal rectification is greatly reduced, and the start-up time of the air separation plant is greatly shortened. بعد الانتهاء من التعبئة ، يتم تقليل كمية السائل المحتفظ بها أثناء التصحيح الطبيعي بشكل كبير ، ويتم تقصير وقت بدء تشغيل محطة فصل الهواء بشكل كبير. After the conventional packing is used in the upper tower, the amount of liquid held during normal rectification is greatly increased. بعد استخدام التعبئة التقليدية في البرج العلوي ، تزداد كمية السائل المحتفظ بها أثناء التصحيح الطبيعي بشكل كبير. After the descent, the start-up time of the air separation plant is greatly shortened, and the general start-up time only takes 26 to 30 hours. بعد الهبوط ، يتم تقصير وقت بدء تشغيل محطة فصل الهواء بشكل كبير ، ولا يستغرق وقت البدء العام سوى 26 إلى 30 ساعة.

6. محتوى الأكسجين في جزء الأرجون حوالي 90٪.

To reduce directly to 1~2×10-4% by cryogenic rectification, the theoretical plate number of the rectification column needs about 180 pieces, the sieve plate plate needs about 300 pieces, and the resistance is up to about 100 kPa. للتقليل المباشر إلى 1 ~ 2 × 10-4٪ عن طريق التصحيح المبرد ، يحتاج رقم اللوح النظري لعمود التصحيح إلى حوالي 180 قطعة ، ولوحة الغربال تحتاج إلى حوالي 300 قطعة ، والمقاومة تصل إلى حوالي 100 كيلو باسكال. Obviously, the crude argon is It is impossible to discharge the outside of the tower, and the height of the structured packing is about 45m. من الواضح أن الأرجون الخام من المستحيل تصريف الجزء الخارجي من البرج ، ويبلغ ارتفاع العبوة المنظمة حوالي 45 م. The resistance is only 14 to 16 kPa, so the realization of the full rectification argon process is possible. المقاومة هي فقط من 14 إلى 16 كيلو باسكال ، لذا من الممكن تحقيق عملية الأرجون كاملة التصحيح.
