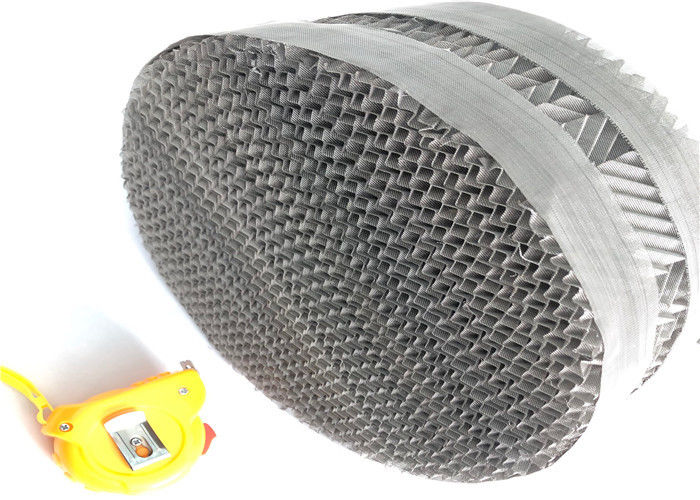

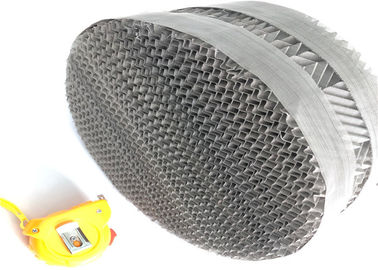

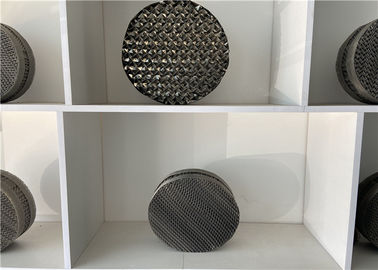

SS 304 الغاز السائل 125Y التعبئة الهيكلية في عمود التقطير

SS 304 سلك الشاش هيكل التعبئة برج لتوزيع الغاز السائل 125Y

التعبئة المعدنية الهيكلية مقدمة

التعبئة الهيكلية تشمل التعبئة المهيكلة المحبوكة ، التعبئة الهيكلية لمقياس السلك ، التعبئة المموجة ذات الألواح المعدنية المثقبة.

يتم تصنيع العبوة المهيكلة المحبوكة من خيوط متعددة من الأسلاك الدقيقة التي يتم حياكتها معًا في نمط أنبوبي ثم يتم تجعيدها ولفها أو وضعها في طبقات لتوفير بنية ثلاثية الأبعاد من الذروة والوديان.يوفر السلك الدقيق متعدد الخيوط مساحة سطح عالية.هذه التعبئة المنظمة مناسبة للتطبيقات التي تتطلب كفاءة فصل عالية مع انخفاض ضغط منخفض ، مثل تقطير المنتج عالي النقاء واستعادة المذيبات والمنتجات الثانوية.

يتم تصنيع التعبئة الهيكلية لمقياس السلك من ضمادة سلكية منسوجة بشكل خاص يتم ضغطها في ألواح ملساء ، مثقبة بشكل موحد ، ومموجة ومكدسة بالتمويجات في اتجاهات متناوبة.هذا البناء يعزز الاتصال الحميمة بالغاز / السائل.التعبئة المنسوجة ذات كفاءة فصل عالية ، تستخدم في المستحضرات الصيدلانية والمواد الكيميائية الدقيقة.

التعبئة المموجة للوحة المعدنية المثقبة مصنوعة من لوحة مثقبة مع تمويج القناة على السطح.يتكون من صفائح عمودية من المعدن المموج مع عكس زاوية التموج في الألواح المجاورة لتشكيل هيكل مفتوح بقناة تدفق مائلة.تتميز العبوة بمزايا مثل السعة العالية والمقاومة المنخفضة والكفاءة العالية في نقل الكتلة والمقاومة القوية للقاذورات.يستخدم على نطاق واسع في عمليات الوحدة مثل التصحيح والامتصاص والاستخراج.

1. انخفاض ضغط التعبئة الهيكلية مهم

نظرًا لأن تلامس الغشاء ثنائي الطور بالغاز والسائل في العبوة الهيكلية يختلف عن ملامسة الفقاعات للمرحلتين في صينية الغربال ، فإن انخفاض ضغط البرج المعبأ يكون فقط 1/4 إلى 1/6 من صينية الغربال.على سبيل المثال ، مقاومة التشغيل للبرج على العبوة الهيكلية هي 3.5-4.2 كيلو باسكال ، وضغط التشغيل في الأسفل فقط 35-45 كيلو باسكال ، ولا يزال البرج السفلي يستخدم برج صينية الغربال ، ومقاومة التشغيل ليست كذلك تم تغييره ، لذلك يتم تقليل ضغط التشغيل للبرج السفلي بالمقابل بمقدار 0.05 ~ 0.06 ميجا باسكال ، بشكل عام 0.44 إلى 0.48 ميجا باسكال ، بحيث يمكن تقليل قوة عمود ضاغط الهواء بنسبة 5٪ إلى 7٪.

2. كفاءة عالية في فصل التغليف المنظم

كلما انخفض ضغط تشغيل العمود العلوي ، زاد فصل الأكسجين والنيتروجين والأرجون ، وخاصة فصل الأكسجين والأرجون.بشكل عام ، يمكن زيادة معدل استخراج الأكسجين بنسبة 1٪ إلى 3٪ ، ويمكن زيادة معدل استخلاص الأرجون بنسبة 5٪.10٪ ، أثبتت الممارسة أن معدل استخراج الأكسجين من معدات فصل الهواء قد وصل إلى أكثر من 99٪ ، وأن معدل استخراج الأرجون قد وصل إلى أكثر من 80٪.

يعتمد معدل الاستخراج لعمود التقطير إلى حد كبير على كمية هواء التمدد الذي يدخل العمود العلوي ، خاصة بالنسبة لمعدل استخراج الأرجون ، لذلك يتم تحسين الكفاءة المتساوية للموسع التوربيني والشحن الفائق للشاحن الفائق باستمرار.النسبة هي المفتاح لزيادة معدل الاستخراج لعمود التقطير.

3. التعبئة العادية لديها قدرة صغيرة على الاحتفاظ بالسائل

يتراوح حجم العمود المعبأ المهيكل بشكل عام من 1٪ إلى 6٪ فقط من حجم العمود ، بينما تتراوح سعة عمود الغربال من 8٪ إلى 10٪ من حجم العمود.تعني السعة الصغيرة للاحتفاظ بالسائل أن السائل يبقى في البرج لفترة قصيرة وأن انخفاض ضغط التشغيل صغير ، وهو أمر مفيد لتشغيل ظروف العمل المتغيرة.يمكن تصميم برج التعبئة المنظم في حدود 40٪ إلى 120٪.يمكن تعديل إنتاج الأكسجين للبرج العلوي لمحطة فصل الهواء بسعة 12000 متر مكعب / الساعة لمصنع Shanggang رقم 5 في نطاق 9000 ~ 14000mm3 / h ، ونطاق الحمل التشغيلي هو فقط 75٪ ~ 117٪.

4. فجوة التعبئة المنتظمة كبيرة

العبوة المنظمة لها نسبة باطلة تزيد عن 95٪.في برج صينية الغربال ، تمثل مساحة لوحة الفتحة 80٪ من قسم البرج ، ونسبة الفتح هي 8٪ إلى 12٪ ، وهي أقل بكثير من نسبة الفراغ لطبقة الحشو.لنفس الحمل ، يكون برج البرج المعبأ أصغر من برج الغربال ؛بشكل عام ، مساحة المقطع العرضي هي فقط حوالي 70٪ من برج الغربال ، وهو أمر مفيد لمعدات فصل الهواء على نطاق واسع.

5. تم تقصير وقت بدء تشغيل الجهاز بشكل كبير

لا تعد عملية بدء جهاز فصل الهواء عملية إخراج المنتج ، لذا فإن تقصير وقت البدء هو إحدى الطرق لتوفير الطاقة وتقليل استهلاك معدات فصل الهواء.يشير وقت بدء جهاز فصل الهواء إلى الوقت المطلوب لبدء تشغيل آلة التمدد حتى خرج الأكسجين.بعد الانتهاء من التعبئة ، يتم تقليل كمية السائل المحتفظ بها أثناء التصحيح العادي بشكل كبير ، ويتم تقصير وقت بدء تشغيل محطة فصل الهواء بشكل كبير.بعد استخدام التعبئة التقليدية في البرج العلوي ، تزداد كمية السائل المحتجز أثناء التصحيح العادي بشكل كبير.بعد الهبوط ، يتم تقصير وقت بدء تشغيل محطة فصل الهواء بشكل كبير ، ويستغرق وقت بدء التشغيل العام 26 إلى 30 ساعة فقط.

6. محتوى الأكسجين في جزء الأرجون حوالي 90٪.

للتقليل مباشرة إلى 1 ~ 2 × 10-4٪ عن طريق التصحيح المبرد ، يحتاج رقم اللوحة النظرية لعمود التصحيح إلى حوالي 180 قطعة ، وتحتاج لوحة لوحة الغربال إلى حوالي 300 قطعة ، والمقاومة تصل إلى حوالي 100 كيلو باسكال.من الواضح أن الأرجون الخام هو من المستحيل تفريغ الجزء الخارجي من البرج ، ويبلغ ارتفاع العبوة الهيكلية حوالي 45 مترًا.تتراوح المقاومة من 14 إلى 16 كيلو باسكال فقط ، وبالتالي فإن تحقيق عملية تصحيح الأرجون الكاملة أمر ممكن.

تطبيق التعبئة المعدنية الهيكلية

• كيماويات دقيقة.
• استرداد المذيبات.
• تكرير المنتجات الكيماوية.
• تصحيح الغلاف الجوي.
• تصحيح الفراغ.
