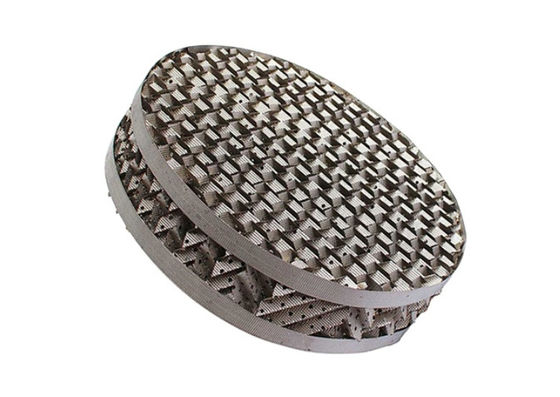

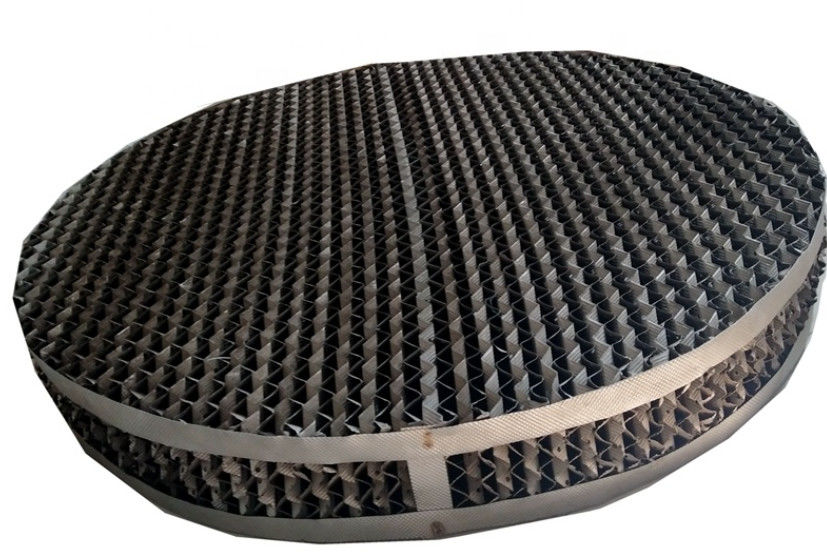

الفولاذ المقاوم للصدأ 304 المعدن المموج 500bx عمود التقطير التعبئة

الفولاذ المقاوم للصدأ 304 التعبئة المموج المعدنية لعمود التقطير 500BX


وصف التعبئة المموج المعدنية المثقبة

التعبئة الهيكلية المعدنية هي نوع من التعبئة مرتبة ومكدسة وفقًا للهندسة الموحدة في البرج.هندسة قسم البرج بأكمله منتظمة ومتناسقة وموحدة ، ويتم تحديد مسار تدفق الغاز والسائل ، مما يقلل من ظاهرة تدفق القناة وتدفق الجدار ، ويمكن أن يكون انخفاض الضغط صغيرًا جدًا.في ظل نفس تكلفة الطاقة وانخفاض الضغط ، يمكن أن توفر مساحة سطح أكثر تحديدًا من التعبئة العشوائية ، وتحقق نقل كتلة أعلى وكفاءة نقل الحرارة في نفس الحجم.في الوقت نفسه ، نظرًا لتوحيد وانتظام وتماثل هيكلها ، عندما يكون لها نفس مساحة السطح المحددة مثل التعبئة العشوائية ، تكون نسبة الفراغ والتدفق أكبر ، وقدرة المعالجة الشاملة أكبر بكثير من برج الدرج والعشوائية برج التعبئة.بعد تصميم وتصنيع وتركيب وتشغيل الأجزاء الداخلية للبرج بعناية (مثل موزع الغاز والسائل) ، فإن تأثير التضخيم الصناعي ليس واضحًا.في العقود الأخيرة ، تم استخدام التعبئة الهيكلية على نطاق واسع في العديد من الأبراج في صناعة الكيماويات الدقيقة ، وصناعة العطور ، وتكرير النفط ، والأسمدة ، وصناعة البتروكيماويات وغيرها من المجالات.تقوم شركتنا بشكل أساسي بإنتاج وتوريد نوعين من التعبئة الهيكلية المعدنية ، التعبئة الهيكلية للوحة الفتحة المموجة والتعبئة الهيكلية لشبكة سلكية.

التعبئة المموجة المعدنية مثقبةمقدمة تفصيلية

التعبئة المموجة المعدنية مثقبةالعوامل

التعبئة المموجة المعدنية مثقبةميزة

1. انخفاض ضغط التعبئة الهيكلية مهم

نظرًا لأن تلامس الغشاء ثنائي الطور بالغاز والسائل في العبوة الهيكلية يختلف عن ملامسة الفقاعات للمرحلتين في صينية الغربال ، فإن انخفاض ضغط البرج المعبأ يكون فقط 1/4 إلى 1/6 من صينية الغربال.على سبيل المثال ، مقاومة التشغيل للبرج على العبوة الهيكلية هي 3.5-4.2 كيلو باسكال ، وضغط التشغيل في الأسفل فقط 35-45 كيلو باسكال ، ولا يزال البرج السفلي يستخدم برج صينية الغربال ، ومقاومة التشغيل ليست كذلك تم تغييره ، لذلك يتم تقليل ضغط التشغيل للبرج السفلي بالمقابل بمقدار 0.05 ~ 0.06 ميجا باسكال ، بشكل عام 0.44 إلى 0.48 ميجا باسكال ، بحيث يمكن تقليل قوة عمود ضاغط الهواء بنسبة 5٪ إلى 7٪.

2. كفاءة عالية في فصل التغليف المنظم

كلما انخفض ضغط تشغيل العمود العلوي ، زاد فصل الأكسجين والنيتروجين والأرجون ، وخاصة فصل الأكسجين والأرجون.بشكل عام ، يمكن زيادة معدل استخراج الأكسجين بنسبة 1٪ إلى 3٪ ، ويمكن زيادة معدل استخلاص الأرجون بنسبة 5٪.10٪ ، أثبتت الممارسة أن معدل استخراج الأكسجين من معدات فصل الهواء قد وصل إلى أكثر من 99٪ ، وأن معدل استخراج الأرجون قد وصل إلى أكثر من 80٪.

يعتمد معدل الاستخراج لعمود التقطير إلى حد كبير على كمية هواء التمدد الذي يدخل العمود العلوي ، خاصة بالنسبة لمعدل استخراج الأرجون ، لذلك يتم تحسين الكفاءة المتساوية للموسع التوربيني والشحن الفائق للشاحن الفائق باستمرار.النسبة هي المفتاح لزيادة معدل الاستخراج لعمود التقطير.

3. التعبئة العادية لديها قدرة صغيرة على الاحتفاظ بالسائل

يتراوح حجم العمود المعبأ المهيكل بشكل عام من 1٪ إلى 6٪ فقط من حجم العمود ، بينما تتراوح سعة عمود الغربال من 8٪ إلى 10٪ من حجم العمود.تعني السعة الصغيرة للاحتفاظ بالسائل أن السائل يبقى في البرج لفترة قصيرة وأن انخفاض ضغط التشغيل صغير ، وهو أمر مفيد لتشغيل ظروف العمل المتغيرة.يمكن تصميم برج التعبئة المنظم في حدود 40٪ إلى 120٪.يمكن تعديل إنتاج الأكسجين للبرج العلوي لمحطة فصل الهواء بسعة 12000 متر مكعب / الساعة لمصنع Shanggang رقم 5 في نطاق 9000 ~ 14000mm3 / h ، ونطاق الحمل التشغيلي هو فقط 75٪ ~ 117٪.

4. فجوة التعبئة المنتظمة كبيرة

العبوة المنظمة لها نسبة باطلة تزيد عن 95٪.في برج صينية الغربال ، تمثل مساحة لوحة الفتحة 80٪ من قسم البرج ، ونسبة الفتح هي 8٪ إلى 12٪ ، وهي أقل بكثير من نسبة الفراغ لطبقة الحشو.لنفس الحمل ، يكون برج البرج المعبأ أصغر من برج الغربال ؛بشكل عام ، مساحة المقطع العرضي هي فقط حوالي 70٪ من برج الغربال ، وهو أمر مفيد لمعدات فصل الهواء على نطاق واسع.

5. تم تقصير وقت بدء تشغيل الجهاز بشكل كبير

لا تعد عملية بدء جهاز فصل الهواء عملية إخراج المنتج ، لذا فإن تقصير وقت البدء هو إحدى الطرق لتوفير الطاقة وتقليل استهلاك معدات فصل الهواء.يشير وقت بدء جهاز فصل الهواء إلى الوقت المطلوب لبدء تشغيل آلة التمدد حتى خرج الأكسجين.بعد الانتهاء من التعبئة ، يتم تقليل كمية السائل المحتفظ بها أثناء التصحيح العادي بشكل كبير ، ويتم تقصير وقت بدء تشغيل محطة فصل الهواء بشكل كبير.بعد استخدام التعبئة التقليدية في البرج العلوي ، تزداد كمية السائل المحتجز أثناء التصحيح العادي بشكل كبير.بعد الهبوط ، يتم تقصير وقت بدء تشغيل محطة فصل الهواء بشكل كبير ، ويستغرق وقت بدء التشغيل العام 26 إلى 30 ساعة فقط.

6. محتوى الأكسجين في جزء الأرجون حوالي 90٪.

للتقليل مباشرة إلى 1 ~ 2 × 10-4٪ عن طريق التصحيح المبرد ، يحتاج رقم اللوحة النظرية لعمود التصحيح إلى حوالي 180 قطعة ، وتحتاج لوحة لوحة الغربال إلى حوالي 300 قطعة ، والمقاومة تصل إلى حوالي 100 كيلو باسكال.من الواضح أن الأرجون الخام هو من المستحيل تفريغ الجزء الخارجي من البرج ، ويبلغ ارتفاع العبوة الهيكلية حوالي 45 مترًا.تتراوح المقاومة من 14 إلى 16 كيلو باسكال فقط ، وبالتالي فإن تحقيق عملية تصحيح الأرجون الكاملة أمر ممكن.

التعبئة المموجة المعدنية مثقبةتطبيق

1. تصحيح الغلاف الجوي وتقويم الفراغ ، ومجالات التطبيق مشابهة لتعبئة شاش الأسلاك المعدنية والتكنولوجيا الخاصة مثل التي تتطلب تغليف شاش الألومنيوم أو التيتانيوم.

2. الاستعاضة عن التعبئة العشوائية وتجديد بعض أبراج الصواني في ظروف مناسبة.

3. يتطلب الامتصاص مقاومة منخفضة وتقطيرًا بمضخة حرارية.
