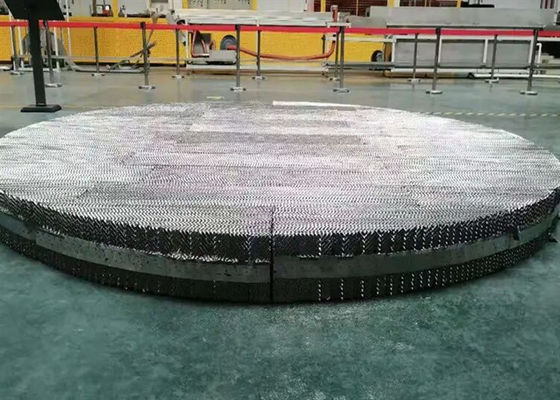

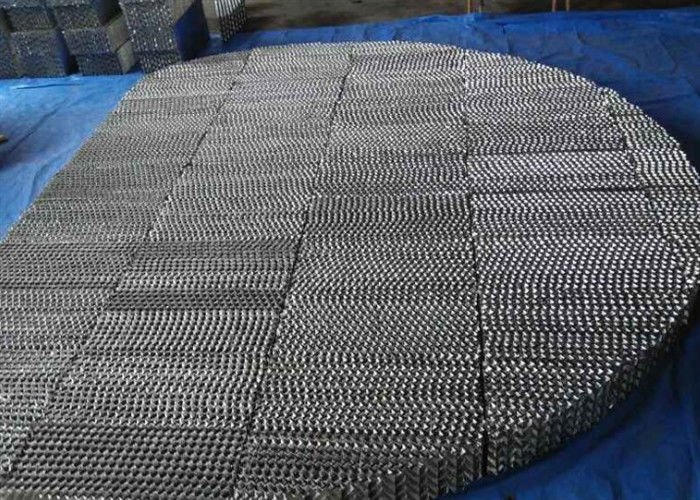

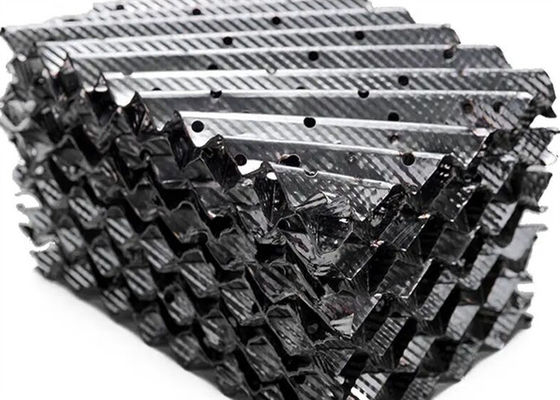

الداخلية البرجية لتعبئة المعادن الهيكلية الصناعية لأعمدة التجريد

تعبئة هيكلية معدنية المزايا

تعبئة هيكلية معدنيةالمزايا

1. انخفاض الضغط في التعبئة الهيكلية كبير

نظرًا لأن تلامس الغشاء ثنائي الطور للغاز والسائل في التعبئة الهيكلية يختلف عن تلامس الفقاعات للمرحلتين في صينية الغربال، فإن انخفاض الضغط في البرج المعبأ يمثل فقط 1/4 إلى 1/6 من صينية الغربال. على سبيل المثال، تبلغ مقاومة التشغيل للبرج على التعبئة الهيكلية 3.5-4.2 كيلو باسكال، وضغط التشغيل في الأسفل هو 35-45 كيلو باسكال فقط، ولا يزال البرج السفلي يستخدم برج صينية الغربال، ولم يتغير مقاومة التشغيل، لذلك يتم تخفيض ضغط التشغيل للبرج السفلي بشكل متوافق بمقدار 0.05 ~ 0.06 ميجا باسكال، بشكل عام 0.44 إلى 0.48 ميجا باسكال، بحيث يمكن تقليل قدرة عمود الضاغط الهوائي بنسبة 5٪ إلى 7٪.

2. كفاءة عالية لفصل التعبئة الهيكلية

كلما انخفض ضغط التشغيل للعمود العلوي، زاد فصل الأكسجين والنيتروجين والأرجون، وخاصة فصل الأكسجين والأرجون. بشكل عام، يمكن زيادة معدل استخلاص الأكسجين بنسبة 1٪ إلى 3٪، ويمكن زيادة معدل استخلاص الأرجون بنسبة 5٪. 10٪، أثبتت الممارسة أن معدل استخلاص الأكسجين لمعدات فصل الهواء قد وصل إلى أكثر من 99٪، ووصل معدل استخلاص الأرجون إلى أكثر من 80٪.

يعتمد معدل استخلاص عمود التقطير إلى حد كبير على كمية هواء التمدد الداخلة إلى العمود العلوي، خاصة بالنسبة لمعدل استخلاص الأرجون، لذلك يتم تحسين الكفاءة الإيزنتروبية للموسع التوربيني وشحن الشاحن التوربيني باستمرار. النسبة هي المفتاح لزيادة معدل استخلاص عمود التقطير.

3. التعبئة المنتظمة لديها قدرة صغيرة على الاحتفاظ بالسائل

يبلغ حجم العمود المعبأ الهيكلي بشكل عام 1٪ إلى 6٪ فقط من حجم العمود، في حين أن قدرة الاحتفاظ بعمود الغربال هي 8٪ إلى 10٪ من حجم العمود. تعني سعة الاحتفاظ الصغيرة بالسائل أن السائل يبقى في البرج لفترة قصيرة وأن انخفاض ضغط التشغيل صغير، وهو أمر مفيد لتشغيل حالة العمل المتغيرة. يمكن تصميم برج التعبئة الهيكلية في نطاق 40٪ إلى 120٪. يمكن تعديل إنتاج الأكسجين للبرج العلوي لمصنع فصل الهواء 12000 متر مكعب/ساعة لمصنع شانغغانغ رقم 5 في نطاق 9000 ~ 14000 مم 3/ساعة، ونطاق الحمل التشغيلي هو 75٪ ~ 117٪ فقط.

4. الفجوة المنتظمة للتعبئة كبيرة

تتمتع التعبئة الهيكلية بنسبة فراغ تزيد عن 95٪. في برج صينية الغربال، تمثل منطقة لوحة الفتحة 80٪ من قسم البرج، ونسبة الفتح هي 8٪ إلى 12٪، وهي أقل بكثير من نسبة الفراغ في طبقة الحشو. لنفس الحمل، يكون برج البرج المعبأ أصغر من برج الغربال؛ بشكل عام، تبلغ المساحة المقطعية حوالي 70٪ فقط من برج الغربال، وهو أمر مفيد لمعدات فصل الهواء على نطاق واسع.

5. يتم تقصير وقت بدء تشغيل الجهاز بشكل كبير

عملية بدء تشغيل معدات فصل الهواء هي عدم وجود عملية إخراج للمنتج، لذا فإن تقصير وقت البدء هو أحد طرق توفير الطاقة وتقليل استهلاك معدات فصل الهواء. يشير وقت بدء تشغيل معدات فصل الهواء إلى الوقت اللازم لبدء تشغيل آلة التمدد لإخراج الأكسجين. بعد الانتهاء من التعبئة، يتم تقليل كمية السائل المحتفظ بها أثناء التصحيح العادي بشكل كبير، ويتم تقصير وقت بدء تشغيل مصنع فصل الهواء بشكل كبير. بعد استخدام التعبئة التقليدية في البرج العلوي، تزداد كمية السائل المحتفظ بها أثناء التصحيح العادي بشكل كبير. بعد النزول، يتم تقصير وقت بدء تشغيل مصنع فصل الهواء بشكل كبير، ولا يستغرق وقت البدء العام سوى 26 إلى 30 ساعة.

6. يبلغ محتوى الأكسجين في جزء الأرجون حوالي 90٪.

لتقليل مباشرة إلى 1 ~ 2 × 10-4٪ عن طريق التصحيح المبرد، يحتاج عدد اللوحات النظرية لعمود التصحيح إلى حوالي 180 قطعة، وتحتاج لوحة الغربال إلى حوالي 300 قطعة، والمقاومة تصل إلى حوالي 100 كيلو باسكال. من الواضح أن الأرجون الخام من المستحيل تفريغه خارج البرج، ويبلغ ارتفاع التعبئة الهيكلية حوالي 45 مترًا. تبلغ المقاومة 14 إلى 16 كيلو باسكال فقط، لذا فإن تحقيق عملية الأرجون التصحيحية الكاملة ممكن.
