| مادة: | الفولاذ المقاوم للصدأ 304 / 316، الفولاذ الكربوني، الألومنيوم | شكل الثقب: | أنماط زخرفية مستديرة، مربعة، فتحة، مستطيلة، مخصصة. |
|---|---|---|---|
| قطر الثقب: | 0.5 مم – 25 مم (قابل للتخصيص) | سمك اللوحة: | 0.3 مم - 15 مم (يعتمد على العملية) |
| منطقة مفتوحة: | 5% – 70% | تخطيط النمط: | مضمّنة، ومتداخلة (60° / 45°)، ومجمعة، ومحددة بواسطة CAD |
| المعالجة السطحية: | المجلفن، مسحوق الطلاء، بأكسيد، مصقول | تسليم شكل: | ورقة كاملة، مقطوعة حسب الحجم، لوحات مصنعة بإطارات |
| إبراز: | شبكة سلكية مثقبة للترشيح الهندسي,الشبكة السلكية المثقوبة الصوتية,شبكة سلكية مثقبة معمارية,acoustic perforated wire mesh,architectural perforated wire mesh |
||

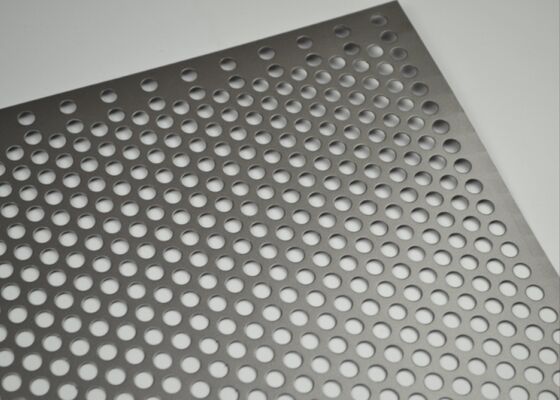

الهندسة تصفية شبكة الأسلاك المنفحة الصوتية والهندسة المعمارية
لمحة عامة عن المنتج

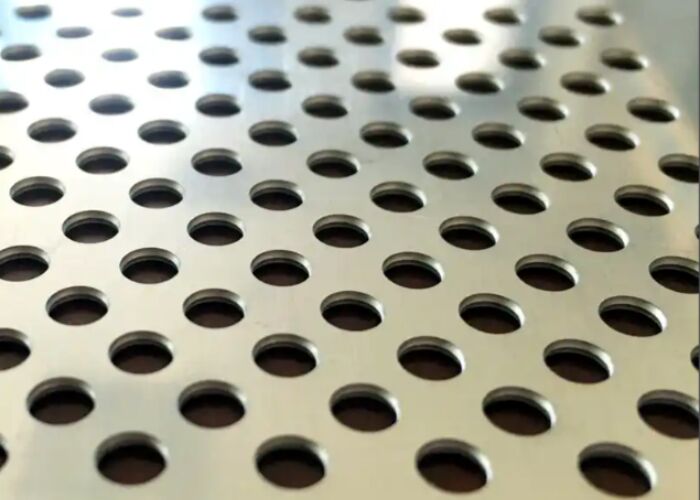

الشبكة السلكية المثقوبة هي منتج هندسي قابل للتحكم للغاية تم إنشاؤه عن طريق إزالة المناطق المحددة من الصفيحة المعدنية لتشكيل فتحات منتظمة. من خلال اختيار هندسة الثقب ، والمسافة ،وسمك الصفيحة، يمكن للمصممين ضبط تدفق الهواء بدقة، وانخفاض الضغط، والاحتفاظ بالفلترات، والانتشار الصوتي، ونقل الضوء والضبابية البصرية مع الحفاظ على صلابة الهيكل.هذا خط المنتجات يستهدف إطارات تصفية HVACالمواصفات التالية وأمثلة البيانات تقدم للمساعدة في اختيار الهندسة والمشتريات.
التصنيع، التسامحات و ظروف الحافة
يتم تنفيذ التثبيت عن طريق الخرق الميكانيكي أو عن طريق ليزر CNC / قطع النافذة المائية اعتمادًا على حجم المجموعة وتعقيد الثقب وسماكة اللوحة. تشمل ضوابط الإنتاج النموذجية:تحسين مساحة الأداة لتقليل الخرق، التدريجية المقطعة مرحلة للصفائح سميكة، واستراتيجيات التعشيش لتحقيق أقصى قدر من الغلة المادية. اعتبارات التسامح الرئيسية: التسامح قطر الثقب (± 0.05 ± 0.2 مم نموذجية) ،معدل التسامح بين مركز الثقب ومركزه (± 0).1 ¥0.5 ملم) ، وسطحية اللوحة بعد التثبيت (المحددة في ملم فوق 1 م). بالنسبة لللوحات التي سيتم ثنيها أو لحامها ، يجب حجز الحد الأدنى من الهامش غير المثبّت (عادة 10 ¥20 ملم).يمكن للمصنعين توفير شظايا أو ألواح قابعة مسبقاً لتبسيط التثبيت.
جدول البيانات التقنية
| المعلم | النطاق النموذجي | ملاحظة |
|---|---|---|
| المواد | الصفحة 304 / 316 ، الفولاذ الكربوني ، Al 3003 | اختر حسب احتياجات التآكل والقوة |
| قطر الثقب | 0.5 25 ملم | الحفر الأصغر تتطلب لوحات رقيقة وأدوات أكثر دقة |
| سمك الصفيحة | 0.3 15 ملم | الصفائح السميكة قد تتطلب أدوات خاصة أو قطع |
| منطقة مفتوحة | 5 ٪ 70 ٪ | وظيفة هندسة الحفرة والزاوية |
| أحجام الصفحات القياسية | 1000 × 2000 / 1220 × 2440 مم | الأحجام المخصصة والقطع المتداخلة المتاحة |
| التسامح | فتحة Ø: ±0.05 ∼0.2 ملم؛ قوس: ±0.1 ∼0.5 ملم | يعتمد على الأدوات ومستوى مراقبة الجودة |
| التشطيبات السطحية | مصقول، مطبوخة بالرماد، مصدومة بالأنوديز، مطلية | التوصية باختيار البيئة |
السلوك الصوتي والجمعات المركبة
يوفر لوحة واحدة مثقوبة انتشار متواضع وفقدان الطاقة الجزئي؛ يتم تحقيق امتصاص صوت كبير عندما يتم الجمع بين الطبقة المثقوبة مع دعم امتصاص (الصوف المعدني، الرغوة,أو السجاد الألياف) وعمق الخزانة. يحدد سمك الممتص وعمق تجويف الظهر والمساحة المفتوحة للتثقب تردد امتصاص الذروة وعرض النطاق الترددي. نهج التصميم النموذجي:استخدام غطاء مثقوب مع 10٪ ٪ 25٪ مساحة مفتوحة على تجويف خلفي 20 ٪ 80 مم لاستهداف امتصاص الترددات المتوسطة في تطبيقات HVAC أو الحجرة.
اعتبارات التثبيت والصيانة ودورة الحياة
تشمل خيارات التثبيت الصديقة ثقوب التثبيت المُحفرة مسبقاً، والأضلاع الصلبة المصنعة في المصنع، والإطارات السرية.تحديد 316 نظام الفولاذ المقاوم للصدأ أو غطاء قوي وتوفير دورات الصيانة التضحية في خطة إدارة الأصولالصيانة الروتينية: الفحص البصري، التنظيف الدوري (النفخ، الغسيل) ، وإعادة الطلاء حسب الحاجة.يجب أن تتضمن تكاليف دورة الحياة فائدة المواد الأولية مقابل وفورات الصيانة على المدى الطويل..
